목표

폴리곤에 텍스쳐 씌워보기(1장, 여러 장)

1. 텍스쳐 한 장 사용

이미지 준비

프로젝트 디렉토리 내에 Images 폴더를 만들고 PNG 이미지 파일을 준비한다.

소스코드 작성

위치 : VertexAttribPointer ~ Main Loop 사이

[1] 이미지 로드

int imageWidth = 0;
int imageHeight = 0;
unsigned char* image = SOIL_load_image("Images/MoonCat.png",
    &imageWidth, &imageHeight, NULL, SOIL_LOAD_RGBA);

[2] 텍스쳐 객체 생성 및 바인드

GLuint texture0; // Texture ID
glGenTextures(1, &texture0);
glBindTexture(GL_TEXTURE_2D, texture0);

[3] 옵션 설정

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);

S, T는 U, V를 의미한다.
UV 범위를 벗어나는 부분들은 텍스쳐를 반복시키도록 설정한다.

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);

폴리곤에 입혀진 텍스쳐가 기존 이미지 크기보다 큰 경우, 작은 경우의 필터링 옵션을 설정한다.

`GL_NEAREST`	인접한 텍셀 중 가장 가까운 픽셀을 선택한다. 텍스쳐 픽셀이 뚝뚝 끊기는 계단 현상이 두드러진다.
`GL_LINEAR`	인접한 텍셀 4개(2x2)의 평균 색상값을 사용한다. 더 부드럽고 번진 것처럼 보인다.
`GL_LINEAR_MIPMAP_LINEAR`	현재 LOD에서 인접한 두 MIPMAP의 평균치에 GL_LINEAR를 적용한다.

[4] 텍스쳐 생성

if (image)
{
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, imageWidth, imageHeight, 0,
                 GL_RGBA, GL_UNSIGNED_BYTE, image);
    glGenerateMipmap(GL_TEXTURE_2D);
}
else
{
    std::cout << "ERROR::TEXTURE_LOAD_FAILED\n";
}

로드된 이미지 데이터를 사용하여 2D 텍스쳐를 생성한다.

[5] 프래그먼트 쉐이더에서 텍스쳐 사용

// fragment_core.glsl

#version 440

in vec3 vs_position;
in vec3 vs_color;
in vec2 vs_texcoord;

out vec4 fs_color;

uniform sampler2D mainTex; // texture0

void main()
{
    //fs_color = vec4(vs_color, 1.f);
    fs_color = texture(mainTex, vs_texcoord);
}

uniform sampler2D 변수를 선언하여 텍스쳐를 받을 수 있도록 한다.
texture() 함수로 텍스쳐를 샘플링하여 출력 색상에 넣는다.

[6] 메인 루프에서 텍스쳐 적용

// Activate Texture
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture0);

// Draw
glDrawElements(GL_TRIANGLES, numOfIndices, GL_UNSIGNED_INT, 0);

드로우콜 이전에 glActiveTexture(), glBindTexture() 함수를 호출하여 텍스쳐를 바인드한다.

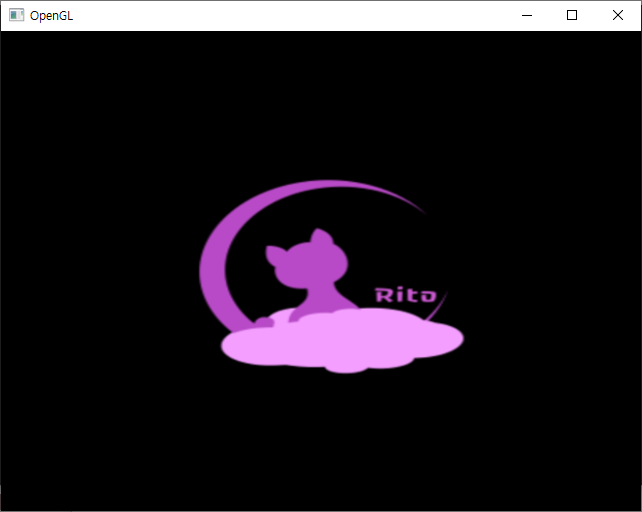

실행 결과

2. 텍스쳐 여러 장 사용

사전 준비

// functions.hpp

GLuint LoadTextureImage(const char* imageDir)
{
    // 1. Load Image
    int imageWidth, imageHeight;
    unsigned char* image = SOIL_load_image(imageDir,
        &imageWidth, &imageHeight, NULL, SOIL_LOAD_RGBA);

    // 2. Texture Object Gen & Bind
    GLuint textureID; // Texture ID
    glGenTextures(1, &textureID);
    glBindTexture(GL_TEXTURE_2D, textureID);

    // 3. Setup Options
    // UV 벗어날 경우 텍스쳐 반복
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);

    // 텍스쳐 축소/확대 필터 설정
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR_MIPMAP_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);

    // 4. Generate Texture2D
    if (image)
    {
        glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, imageWidth, imageHeight, 0,
            GL_RGBA, GL_UNSIGNED_BYTE, image);
        glGenerateMipmap(GL_TEXTURE_2D);
    }
    else
    {
        std::cout << "ERROR::TEXTURE_LOAD_FAILED - " << imageDir << std::endl;
    }

    SOIL_free_image_data(image); // Release image

    return textureID;
}

여러 장의 텍스쳐를 사용하는데 같은 코드를 텍스쳐 수만큼 반복하는 안타까운 일이 벌어지지 않도록, 메소드화한다.

텍스쳐 로드

// main.cpp

GLuint texture0 = LoadTextureImage("Images/MoonCat.png");
GLuint texture1 = LoadTextureImage("Images/Wall.png");

앞에서 작성한 메소드로 간단히 텍스쳐를 로드하고 텍스쳐 객체를 생성한다.

프래그먼트 쉐이더 수정

#version 440

in vec3 vs_position;
in vec3 vs_color;
in vec2 vs_texcoord;

out vec4 fs_color;

uniform sampler2D catTex;
uniform sampler2D wallTex;

void main()
{
    vec4 vertColor = vec4(vs_color, 1.0f);
    vec4 catColor = texture(catTex, vs_texcoord);
    vec4 wallColor = texture(wallTex, vs_texcoord);
    vec4 catMask = step(vec4(0.01), catColor);

    // Final Color
    fs_color = mix(wallColor, catColor * vertColor, catMask);
}

예전에 쉐이더토이를 잠깐 갖고 놀았던 경험을 살려 프래그먼트 쉐이더 코드를 위와 같이 간단히 수정한다.

메인 루프 작성

// Activate, Bind Textures
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture0);

glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, texture1);

// Update Uniforms
glUniform1i(glGetUniformLocation(shaderProgram, "catTex"), 0);
glUniform1i(glGetUniformLocation(shaderProgram, "wallTex"), 1);

glActiveTexture()와 glBindTexture() 함수는 저렇게 텍스쳐마다 연달아 사용해야 한다.
텍스쳐 여러 장을 쉐이더에 전달하기 위해서 uniform으로 위처럼 0, 1 인덱스 순서로 glUniform 메소드를 호출한다.

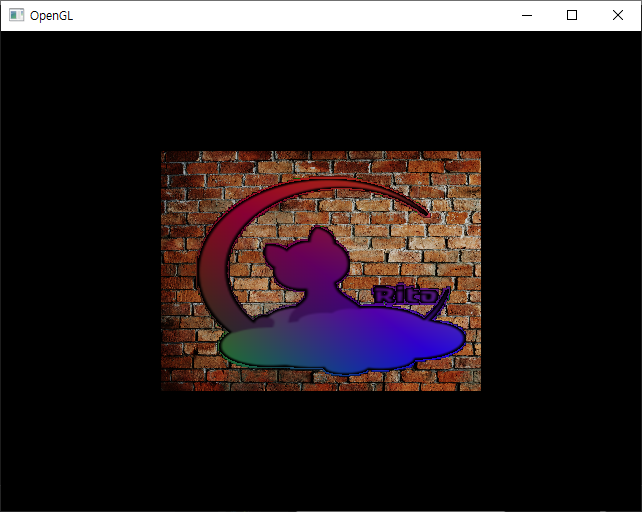

실행 결과

Source Code

vertex_core.glsl

#version 440

layout (location = 0) in vec3 vertex_position;
layout (location = 1) in vec3 vertex_color;
layout (location = 2) in vec3 vertex_texcoord;

out vec3 vs_position;
out vec3 vs_color;
out vec2 vs_texcoord;

void main()
{
    vs_position = vertex_position;
    vs_color    = vertex_color;
    vs_texcoord = vec2(vertex_texcoord.x, vertex_texcoord.y * -1.0f);

    gl_Position = vec4(vertex_position, 1.0f);
}

fragment_core.glsl

#version 440

in vec3 vs_position;
in vec3 vs_color;
in vec2 vs_texcoord;

out vec4 fs_color;

uniform sampler2D catTex;
uniform sampler2D wallTex;

void main()
{
    vec4 vertColor = vec4(vs_color, 1.0f);
    vec4 catColor = texture(catTex, vs_texcoord);
    vec4 wallColor = texture(wallTex, vs_texcoord);
    vec4 catMask = step(vec4(0.01), catColor);

    // Final Color
    fs_color = mix(wallColor, catColor * vertColor, catMask);
}

libs.h

#pragma once

#include <iostream>
#include <fstream>
#include <string>

#include <GL/glew.h> // Before GLFW
#include <GLFW/glfw3.h>

#include <GLM/glm.hpp>
#include <GLM/vec2.hpp>
#include <GLM/vec3.hpp>
#include <GLM/vec4.hpp>
#include <GLM/mat4x4.hpp>
#include <GLM/gtc/matrix_transform.hpp>
#include <GLM/gtc/type_ptr.hpp>

#include <SOIL2/SOIL2.h>

struct Vertex
{
    glm::vec3 position;
    glm::vec3 color;
    glm::vec2 texcoord;
};

variables.hpp

#pragma once

Vertex vertices[] =
{
    // Position                     // Color                      // TexCoord
    glm::vec3(-0.5f,  0.5f, 0.0f),  glm::vec3(1.0f, 0.0f, 0.0f),  glm::vec2(0.0f, 1.0f), // LT
    glm::vec3(-0.5f, -0.5f, 0.0f),  glm::vec3(0.0f, 1.0f, 0.0f),  glm::vec2(0.0f, 0.0f), // LB
    glm::vec3( 0.5f, -0.5f, 0.0f),  glm::vec3(0.0f, 0.0f, 1.0f),  glm::vec2(1.0f, 0.0f), // RB
    glm::vec3( 0.5f,  0.5f, 0.0f),  glm::vec3(1.0f, 1.0f, 0.0f),  glm::vec2(1.0f, 1.0f)  // RT
};

// NOTE : Counter Clockwise
GLuint indices[] =
{
    0, 1, 2,
    0, 2, 3
};

unsigned int numOfVertices = sizeof(vertices) / sizeof(Vertex);
unsigned int numOfIndices  = sizeof(indices) / sizeof(GLuint);

functions.hpp

#pragma once

// 키보드 입력받아 처리
void UpdateInputs(GLFWwindow* window)
{
    // ESC 누르면 윈도우 종료
    if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
    {
        glfwSetWindowShouldClose(window, GLFW_TRUE);
    }
}

void FramebufferResizeCallback(GLFWwindow* window, int fbW, int fbH)
{
    glViewport(0, 0, fbW, fbH);
}

// 버텍스 또는 프래그먼트 쉐이더 파일에서 읽어와 컴파일
GLuint CompileShader(GLenum shaderType, const char* fileDir)
{
    std::string fileOpenErrorMsg = "ERROR::LOAD_SHADER::COULD_NOT_OPEN_";
    std::string compileErrorMsg = "ERROR::LOAD_SHADER::COULD_NOT_COMPILE_";

    switch (shaderType)
    {
    case GL_VERTEX_SHADER:
        fileOpenErrorMsg += "VERTEX_FILE";
        compileErrorMsg += "VERTEX_SHADER";
        break;

    default:
        fileOpenErrorMsg += "FRAGMENT_FILE";
        compileErrorMsg += "FRAGMENT_SHADER";
        break;
    }

    char infoLog[512];
    GLint success;

    std::string line = "";
    std::string src = "";

    std::ifstream in_file;

    // 쉐이더 파일 읽어오기
    in_file.open(fileDir);

    if (in_file.is_open())
    {
        while (std::getline(in_file, line))
        {
            src += line + "\n";
        }
    }
    else
    {
        std::cout << fileOpenErrorMsg << std::endl;
        in_file.close();
        return NULL;
    }

    in_file.close();

    // 쉐이더 객체 생성, 컴파일
    GLuint shader = glCreateShader(shaderType);
    const GLchar* vertSrc = src.c_str();
    glShaderSource(shader, 1, &vertSrc, NULL);
    glCompileShader(shader);

    // 컴파일 에러 검사
    glGetShaderiv(shader, GL_COMPILE_STATUS, &success);
    if (!success)
    {
        glGetShaderInfoLog(shader, 512, NULL, infoLog);
        std::cout << compileErrorMsg << std::endl;
        std::cout << infoLog << std::endl;
        return NULL;
    }

    return shader;
}

// 버텍스, 프래그먼트 쉐이더, 프로그램 생성
bool CreateShaders(GLuint& program)
{
    char infoLog[512];
    GLint success;
    const char* ProgramLinkErrorMsg = "ERROR::LOADSHADERS::COULD_NOT_LINK_PROGRAM";

    GLuint vertexShader = CompileShader(GL_VERTEX_SHADER, "vertex_core.glsl");
    GLuint fragmentShader = CompileShader(GL_FRAGMENT_SHADER, "fragment_core.glsl");

    // 프로그램 객체 생성 및 쉐이더 부착
    program = glCreateProgram();
    glAttachShader(program, vertexShader);
    glAttachShader(program, fragmentShader);

    glLinkProgram(program);

    // 링크 에러 검사
    glGetProgramiv(program, GL_LINK_STATUS, &success);
    if (!success)
    {
        glGetProgramInfoLog(program, 512, NULL, infoLog);
        std::cout << ProgramLinkErrorMsg << std::endl;
        std::cout << infoLog << std::endl;
        return NULL;
    }

    // End
    glUseProgram(0);
    glDeleteShader(vertexShader);
    glDeleteShader(fragmentShader);
}

// 이미지 파일로부터 텍스쳐 로드
GLuint LoadTextureImage(const char* imageDir)
{
    // 1. Load Image
    int imageWidth, imageHeight;
    unsigned char* image = SOIL_load_image(imageDir,
        &imageWidth, &imageHeight, NULL, SOIL_LOAD_RGBA);

    // 2. Texture Object Gen & Bind
    GLuint textureID; // Texture ID
    glGenTextures(1, &textureID);
    glBindTexture(GL_TEXTURE_2D, textureID);

    // 3. Setup Options
    // UV 벗어날 경우 텍스쳐 반복
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);

    // 텍스쳐 축소/확대 필터 설정
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR_MIPMAP_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);

    // 4. Generate Texture2D
    if (image)
    {
        glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, imageWidth, imageHeight, 0,
            GL_RGBA, GL_UNSIGNED_BYTE, image);
        glGenerateMipmap(GL_TEXTURE_2D);
    }
    else
    {
        std::cout << "ERROR::TEXTURE_LOAD_FAILED - " << imageDir << std::endl;
    }

    SOIL_free_image_data(image); // Release image

    return textureID;
}

main.cpp

#include "libs.h"
#include "variables.hpp"
#include "functions.hpp"

int main()
{
    /*****************************************************************
                                   GLFW Init
    ******************************************************************/
    if (!glfwInit())
    {
        std::cout << "GLFW Init ERROR\n";
        return -1;
    }

    const int WINDOW_WIDTH  = 640;
    const int WINDOW_HEIGHT = 480;
    int framebufferWidth  = 0;
    int framebufferHeight = 0;

    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 4);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 4);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
    glfwWindowHint(GLFW_RESIZABLE, GL_TRUE);

    GLFWwindow* window
        = glfwCreateWindow(WINDOW_WIDTH, WINDOW_HEIGHT, "OpenGL", NULL, NULL);

    if (!window)
    {
        glfwTerminate();
        return -1;
    }

    glfwSetFramebufferSizeCallback(window, FramebufferResizeCallback);
    //glfwGetFramebufferSize(window, &framebufferWidth, &framebufferHeight);
    //glViewport(0, 0, framebufferWidth, framebufferHeight);

    // 현재 컨텍스트에서 윈도우 생성
    glfwMakeContextCurrent(window);

    // 프레임 진행 속도 설정
    glfwSwapInterval(1);

    /*****************************************************************
                                   GLEW Init
    ******************************************************************/
    // glewInit은 rendering context를 만들고 난 이후에 해야 함
    if (glewInit() != GLEW_OK)
    {
        std::cout << "GLEW INIT ERROR\n";
        glfwTerminate();
    }

    // 간단히 GLEW 버전 확인
    std::cout << glGetString(GL_VERSION) << std::endl;

    /*****************************************************************
                                   Options
    ******************************************************************/
    glEnable(GL_DEPTH_TEST);

    glEnable(GL_CULL_FACE);
    glCullFace(GL_BACK);
    glFrontFace(GL_CCW); // 시계 반대 방향으로 구성된 폴리곤을 전면으로 설정

    // 픽셀 블렌딩 연산 지정
    glEnable(GL_BLEND);
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

    // GL_LINE : 폴리곤을 선으로 그리기 (Wireframe Mode)
    // GL_FILL : 폴리곤을 색상으로 채우기
    glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);

    /*****************************************************************
                                   Objects
    ******************************************************************/
    // Shader Init
    GLuint shaderProgram;
    if (!CreateShaders(shaderProgram))
    {
        glfwTerminate();
    }

    // Model


    // VAO : Vertex Array Object
    // VAO Gen & Bind
    GLuint vao;
    glCreateVertexArrays(1, &vao);
    glBindVertexArray(vao);

    // VBO : Vertex Buffer Object
    // VBO Gen & Bind & Send Data
    GLuint vbo;
    glGenBuffers(1, &vbo);
    glBindBuffer(GL_ARRAY_BUFFER, vbo);
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

    // EBO : Element Buffer Object
    // EBO Gen & Bind & Send Data
    GLuint ebo;
    glGenBuffers(1, &ebo);
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, ebo);
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);


    // Set VertexAttribPointers & Enable
    // 1. Position
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), (GLvoid*)offsetof(Vertex, position));
    glEnableVertexAttribArray(0);

    // 2. Color
    glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), (GLvoid*)offsetof(Vertex, color));
    glEnableVertexAttribArray(1);

    // 3. TexCoord
    glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, sizeof(Vertex), (GLvoid*)offsetof(Vertex, texcoord));
    glEnableVertexAttribArray(2);

    /*****************************************************************
                                   Textures
    ******************************************************************/
    GLuint texture0 = LoadTextureImage("Images/MoonCat.png");
    GLuint texture1 = LoadTextureImage("Images/Wall.png");

    /*****************************************************************
                                   Main Loop
    ******************************************************************/
    while (!glfwWindowShouldClose(window))
    {
        // =========================== Init ============================ //
        // Update Input
        glfwPollEvents();
        UpdateInputs(window);

        // Clear
        glClearColor(0.f, 0.f, 0.f, 1.f);
        glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

        // ========================= Bindings ========================== //
        // Use a shader program
        glUseProgram(shaderProgram);

        // Bind VAO
        glBindVertexArray(vao);

        // Activate, Bind Textures
        glActiveTexture(GL_TEXTURE0);
        glBindTexture(GL_TEXTURE_2D, texture0);

        glActiveTexture(GL_TEXTURE1);
        glBindTexture(GL_TEXTURE_2D, texture1);

        // ========================= Uniforms ========================== //
        glUniform1i(glGetUniformLocation(shaderProgram, "catTex"), 0);
        glUniform1i(glGetUniformLocation(shaderProgram, "wallTex"), 1);

        // ========================== Draw ============================= //
        glDrawElements(GL_TRIANGLES, numOfIndices, GL_UNSIGNED_INT, 0);

        // ========================== End ============================== //
        // End Draw
        glfwSwapBuffers(window);
        glFlush();

        // Reset bindings
        glBindVertexArray(0);
        glUseProgram(0);
        glActiveTexture(0);
        glBindTexture(GL_TEXTURE_2D, 0);
    }

    // End of Program
    glfwDestroyWindow(window);
    glfwTerminate();

    glDeleteProgram(shaderProgram);

    return 0;
}

OpenGL 공부 - 13 - Texture

목표

1. 텍스쳐 한 장 사용

이미지 준비

소스코드 작성

[1] 이미지 로드

[2] 텍스쳐 객체 생성 및 바인드

[3] 옵션 설정

[4] 텍스쳐 생성

[5] 프래그먼트 쉐이더에서 텍스쳐 사용

[6] 메인 루프에서 텍스쳐 적용

실행 결과

2. 텍스쳐 여러 장 사용

사전 준비

텍스쳐 로드

프래그먼트 쉐이더 수정

메인 루프 작성

실행 결과

Source Code

vertex_core.glsl

fragment_core.glsl

libs.h

variables.hpp

functions.hpp

main.cpp

References

Trending Tags

OpenGL 공부 - 13 - Texture

목표

1. 텍스쳐 한 장 사용

이미지 준비

소스코드 작성

[1] 이미지 로드

[2] 텍스쳐 객체 생성 및 바인드

[3] 옵션 설정

[4] 텍스쳐 생성

[5] 프래그먼트 쉐이더에서 텍스쳐 사용

[6] 메인 루프에서 텍스쳐 적용

실행 결과

2. 텍스쳐 여러 장 사용

사전 준비

텍스쳐 로드

프래그먼트 쉐이더 수정

메인 루프 작성

실행 결과

Source Code

vertex_core.glsl

fragment_core.glsl

libs.h

variables.hpp

functions.hpp

main.cpp

References

Further Reading

OpenGL 공부 - 01 - 시작

OpenGL 공부 - 02 - 초기 세팅

OpenGL 공부 - 03 - Vertex, VBO

Trending Tags
