레이캐스트(Raycast)
- 공간 상의 한 점에서부터 목표 지점까지 가상의 광선을 발사하여, 광선에 닿는 물체의 표면을 검출한다.

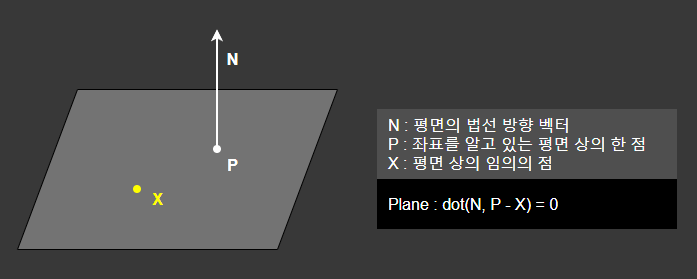

평면(Plane)
평면 위의 점 P
와 평면의 법선 벡터 N
을 알고 있으면 평면을 정의할 수 있으며,
평면 위의 임의의 점 X
를 가정하여 dot(N, P - X) = 0
을 통해 평면의 방정식을 정의할 수 있다.

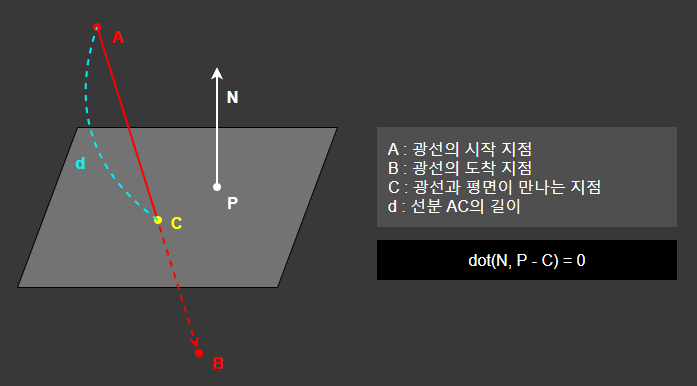

직선과 평면의 접점 찾기
점 A
와 점 B
가 이루는 직선과 평면이 만나는 지점을 찾는다.
위와 같이 A
, B
, P
, N
이 주어졌을 때,
길이 d
를 알아내고 이를 통해 직선과 평면의 접점 C
를 알아내야 한다.
평면의 정의에 의해 다음과 같은 식을 얻을 수 있다.
\[dot(N, P - C) = 0\]그리고 내적의 분배 법칙에 의해
\[dot(N, P - C) = dot(N, P) - dot(N, C) = 0\]이며,
따라서
\[dot(N, P) = dot(N, C)\]이다.
# NOTE
내적의 분배법칙을 통해 유도하지 않더라도,
평면의 법선 벡터 N과 평면 위의 임의의 점 P에 대해
dot(N, P)는 항상 같은 값을 갖는 성질이 있다.
점 A
에서 B
를 향하는 직선의 방향 벡터를 nAB
라고 할 때, 다음과 같이 구할 수 있다.
따라서 점 C
는 다음과 같이 정의할 수 있다.
위에서 구한 식의 C
에 대입하면
이며,
내적의 분배법칙에 의해
\[dot(N, P) = dot(N, A) + dot(N, nAB) * d\]이다.
위의 식을 내적의 결합법칙을 통해 정리하면 다음과 같다.
\[dot(N, P) - dot(N, A) = dot(N, nAB) * d\]따라서 점 C
의 좌표는 다음과 같이 구할 수 있다.
구현 예시(Unity)
Raycast Method
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
private Vector3? RaycastToPlane(Vector3 origin, Vector3 end, Vector3 planePoint, Vector3 planeNormal)
{
ref Vector3 A = ref origin;
ref Vector3 B = ref end;
ref Vector3 P = ref planePoint;
ref Vector3 N = ref planeNormal;
Vector3 AB = (B - A);
Vector3 nAB = AB.normalized;
float d = Vector3.Dot(N, P - A) / Vector3.Dot(N, nAB);
// 레이 방향이 평면을 향하지 않는 경우
if (d < 0) return null;
Vector3 C = A + nAB * d;
float sqrAB = AB.sqrMagnitude;
float sqrAC = (C - A).sqrMagnitude;
// 레이가 짧아서 평면에 도달하지 못한 경우
if (sqrAB < sqrAC) return null;
return C;
}
Simplified Method
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 충돌 여부를 미리 알고 있는 경우 사용하는 간소화된 메소드
private Vector3 RaycastToPlane_Simple(Vector3 origin, Vector3 end, Vector3 planePoint, Vector3 planeNormal)
{
ref Vector3 A = ref origin;
ref Vector3 B = ref end;
ref Vector3 P = ref planePoint;
ref Vector3 N = ref planeNormal;
Vector3 AB = (B - A);
Vector3 nAB = AB.normalized;
float d = Vector3.Dot(N, P - A) / Vector3.Dot(N, nAB);
Vector3 C = A + nAB * d;
return C;
}

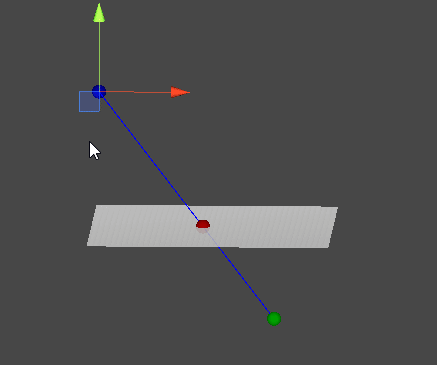

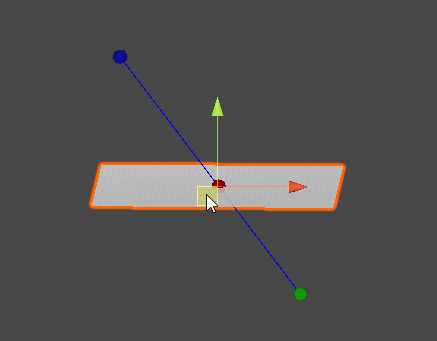

Gizmo Example
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
// MonoBehaviour Script
public Transform rayOrigin;
public Transform rayEnd;
public Transform plane;
public bool intersected;
private void OnDrawGizmos()
{
if (!rayOrigin || !rayEnd || !plane) return;
Vector3 ro = rayOrigin.position; // 레이 시작 지점
Vector3 re = rayEnd.position; // 레이 종료 지점
Vector3 pp = plane.position; // 평면 위치
Vector3 pn = plane.up; // 평면 노멀 벡터
Gizmos.color = Color.blue;
Gizmos.DrawSphere(ro, 0.3f);
Gizmos.DrawLine(ro, re);
Gizmos.color = Color.green;
Gizmos.DrawSphere(re, 0.3f);
Vector3? intersection = RaycastToPlane(ro, re, pp, pn);
intersected = (intersection != null);
if (intersected)
{
Gizmos.color = Color.red;
Gizmos.DrawSphere(intersection.Value, 0.3f);
}
}
