유니티 - Vert/Frag 쉐이더에서 Receive Shadow, Cast Shadow 구현하기

Oct 7, 2021 2021-10-07T00:01:00+09:00 by Rito15
Updated May 8, 2022 2022-05-08T14:28:12+09:00 10 min

Surface Shader

  • 쉐이더를 빠르게 작성할 수 있도록 다양한 편의를 제공한다.
  • Surface 쉐이더 함수는 #pragma surface Surface쉐이더함수명으로 등록한다.
  • 미리 만들어진 라이팅을 간편히 적용할 수 있다.
  • 커스텀 라이트를 작성하는 것도 어렵지 않다.
  • Receive Shadow, Cast Shadow는 자동으로 적용된다.
  • Surface 쉐이더 함수는 기본적으로 Fragment 쉐이더 함수에 대응되며, 필요하다면 Vertex 쉐이더 함수를 따로 추가할 수 있다.


Surface Shader Example
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

Shader "Custom/BasicSurfaceShader"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf Standard fullforwardshadows

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };

        fixed4 _Color;

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}


Vertex/Fragment Shader

  • 대부분의 구현을 직접 해야 한다.
  • Vertex, Fragment 쉐이더 함수는 각각 #pragma vert 버텍스쉐이더함수명 #pragma frag 프래그먼트쉐이더함수명으로 등록한다.
  • 라이팅 계산은 Vertex 또는 Fragment 쉐이더 함수 내에서 직접 해야 한다.
  • Receive Shadow, Cast Shadow 역시 직접 해야 하며, 특히 Cast Shadow는 패스를 추가하여 작성해야 한다.
Vertex/Fragment Shader Example
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57

Shader "Custom/BasicVertFragShader"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            // make fog work
            #pragma multi_compile_fog

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                UNITY_FOG_COORDS(1)
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;

            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                UNITY_TRANSFER_FOG(o,o.vertex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                // sample the texture
                fixed4 col = tex2D(_MainTex, i.uv);
                // apply fog
                UNITY_APPLY_FOG(i.fogCoord, col);
                return col;
            }
            ENDCG
        }
    }
}


1. Receive Shadow 구현하기

  • 위의 기본 Vertex/Fragment 쉐이더에 추가하여 작성한다.
  • 그림자는 스크린 스페이스를 기반으로 생성된다.


[1] LightMode : ForwardBase 추가

"LightMode"="ForwardBase" 태그를 선언하면 포워드 렌더링에서 동작하도록 하며, Ambient, Directional Light, Vertex Light, SH(Spherical Harmonic) Light를 받을 수 있으며 라이트맵이 적용된다.

추후 Cast Shadow를 다른 패스에 구현해야 하므로, 메인 패스에만 영향을 받도록 Tags{}를 Pass 내부에 집어넣는다.

1
2
3
4
5
6

Pass
{
    Tags { "RenderType"="Opaque" "LightMode"="ForwardBase"}

    //...
}


포워드 렌더링 모드에서 작동하기 위한 Shader Variant를 추가하기 위해, #pragma multi_compile_fwdbase를 선언해준다.

불필요한 라이트맵, 버텍스 라이트 등에 영향 받지 않도록 nolightmap nodirlightmap nodynlightmap novertexlight를 함께 선언한다.

1

#pragma multi_complie_fwdbase nolightmap nodirlightmap nodynlightmap novertexlight


[2] Include cginc Files

유니티에서 미리 만들어진 라이팅 기능들을 사용하기 위해, .cginc 파일들을 가져온다.

1
2
3

#include "UnityCG.cginc"
#include "Lighting.cginc"
#include "AutoLight.cginc"


[3] v2f 구조체 정의

반드시 정점 위치 변수의 이름은 pos로 해야만 한다.

TRANSFER_SHADOW() 매크로 내에서 정점 위치를 pos 이름으로 사용하기 때문이다.

그리고 SHADOW_COORDS(uv채널) 매크로를 통해 쉐도우맵을 받아올 변수를 선언한다.

1
2
3
4
5
6

struct v2f
{
    float4 pos : SV_POSITION;
    float2 uv : TEXCOORD0;
    SHADOW_COORDS(1)
};

SHADOW_COORDS(1) 매크로는 실제로 unityShadowCoord4 _ShadowCoord : TEXCOORD1로 확장된다.


[4] 버텍스 쉐이더

TRANSFOR_SHADOW(o) 매크로를 통해 프래그먼트 쉐이더에 쉐도우 맵을 전달할 수 있다.

1
2
3
4
5
6
7
8
9

v2f vert (appdata v)
{
    v2f o;
    o.pos = UnityObjectToClipPos(v.vertex);
    o.uv = v.uv;

    TRANSFER_SHADOW(o)
    return o;
}


[5] 프래그먼트 쉐이더

출력할 RGB 색상에 SHADOW_ATTENUATION(i)를 곱해주면 그림자가 적용된다.

1
2
3
4
5
6
7

fixed4 frag (v2f i) : SV_Target
{
    fixed4 col = tex2D(_MainTex, i.uv);
    col.rgb *= SHADOW_ATTENUATION(i);

    return col;
}


[6] 결과

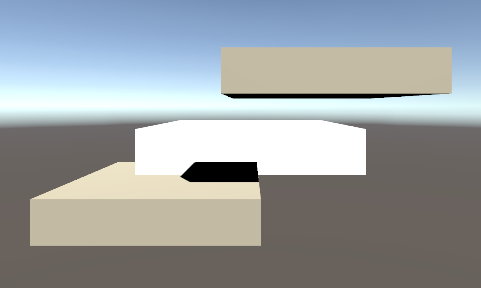

상단, 하단의 오브젝트에는 기본 PBR 쉐이더가 적용되었고, 중앙 오브젝트에 위의 쉐이더가 적용되었다.

그런데 그림자가 제대로 적용되지 않고, 희한하게 나타나 있는 것을 볼 수 있다.

Receive Shadow를 구현하는 것만으로는 위와 같이 그림자가 제대로 적용되지 않는다.

제대로 적용되게 하려면, Cast Shadow 패스가 필요하다.

따라서 Pass{ } 블록 이후에 다음과 같이 추가해준다.

1
2
3
4
5

Pass
{
    // ...
}
UsePass "Legacy Shaders/VertexLit/SHADOWCASTER"

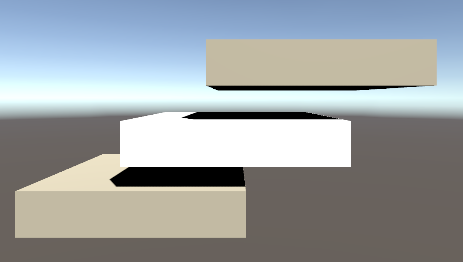

이제 제대로 적용되는 것을 확인할 수 있다.


2. Cast Shadow 구현하기

위에서 했던 것처럼

1

UsePass "Legacy Shaders/VertexLit/SHADOWCASTER"

이걸 추가해서 빠르게 구현할 수도 있고,

커스터마이징이 필요하다면 패스를 직접 작성하면 된다.


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

Pass
{
    Tags { "LightMode"="ShadowCaster" }

    CGPROGRAM

    #pragma vertex vertShadowCaster
    #pragma fragment fragShadowCaster
    #pragma multi_compile_shadowcaster
    //#pragma multi_compile_instancing
    #pragma fragmentoption ARB_precision_hint_fastest
    //#pragma fragmentoption ARB_precision_hint_nicest

    #include "UnityCG.cginc"
    #include "UnityStandardShadow.cginc"

    struct v2f
    {
        V2F_SHADOW_CASTER;
    };

    v2f vert(appdata_base v)
    {
        v2f o;
        TRANSFER_SHADOW_CASTER_NORMALOFFSET(o);
        return o;
    }

    fixed4 frag(v2f i) : SV_TARGET
    {
        SHADOW_CASTER_FRAGMENT(i);
    }
    ENDCG
}

GPU Instancing을 적용하고 싶다면 #pragma multi_compile_instancing을 작성하면 되고,

그림자 계산의 정밀도를 더 높이고 싶다면 ARB_precision_hint_fastest 대신 ARB_precision_hint_nicest를 적용하면 된다.


3. 기본 라이팅 구현하기

  • 기본 램버트와 앰비언트(환경광)를 적용한다.


[1] v2f 구조체

COLOR0, COLOR1 채널에 diffuse, ambient 변수를 선언한다.

1
2
3
4
5
6
7
8

struct v2f
{
    float4 pos : SV_POSITION;
    float2 uv : TEXCOORD0;
    SHADOW_COORDS(1)
    fixed3 diffuse : COLOR0;
    fixed3 ambient : COLOR1;
};


[2] 버텍스 쉐이더

아래와 같이 라이팅을 계산하고 출력한다.

프래그먼트 쉐이더가 아니라 버텍스 쉐이더에서 라이팅을 계산하는 이유는,

버텍스 쉐이더가 훨씬 적게 호출되므로 저렴하기 때문이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

v2f vert (appdata v)
{
    v2f o;

    // Lambert
    half3 N = UnityObjectToWorldNormal(v.normal);
    half3 L = _WorldSpaceLightPos0;
    half NdL = saturate(dot(N, L));

    // Outputs
    o.pos     = UnityObjectToClipPos(v.vertex);
    o.uv      = v.uv;
    o.diffuse = NdL * _LightColor0;
    o.ambient = ShadeSH9(half4(N, 1));
    TRANSFER_SHADOW(o)

    return o;
}


[3] 프래그먼트 쉐이더

버텍스 쉐이더에서 전달해준 램버트, 앰비언트를 그대로 출력 색상에 계산해준다.

1
2
3
4
5
6
7
8
9
10

fixed4 frag (v2f i) : SV_Target
{
    fixed4 col = tex2D(_MainTex, i.uv);

    col.rgb *= i.diffuse;
    col.rgb *= SHADOW_ATTENUATION(i);
    col.rgb += i.ambient;

    return col;
}


[4] 실행 결과

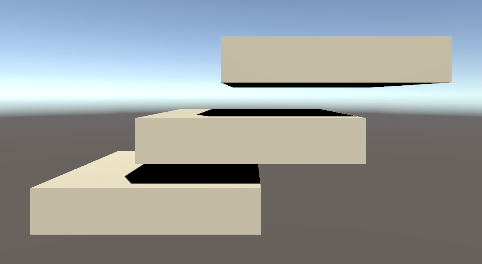

중앙의 오브젝트에 위의 쉐이더가 적용되었다.

위화감 없이 다른 오브젝트들처럼 잘 구현된 것을 확인할 수 있다.


참고 : 유니티 내장 cginc 파일들

1

유니티 에디터 설치 경로\Editor\Data\CGIncludes

위 경로에서 .cginc 파일들을 확인할 수 있다.
