유니티 - sRGB, Linear, Gamma 컬러 스페이스

Sep 29, 2021 2021-09-29T03:21:00+09:00 by Rito15
9 min

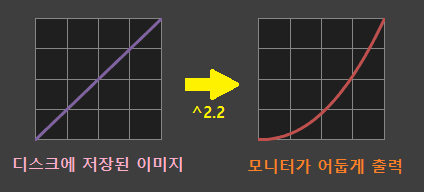

모니터의 색상 변환

  • 모니터는 디스크에 저장된 이미지를 화면에 출력할 때 Pow(color, 2.2) 연산을 적용해서 더 어둡게 출력한다.


  • 이유?
    • 베버의 법칙(Weber’s law)
    • 사람의 시각은 어두운 부분의 밝기 변화를 부드럽지 않고 단절되게 감지한다.
    • 그래서 어두운 부분의 화질이 떨어져 보이는 현상이 발생한다.
    • 따라서 이를 부드럽게 감지하도록 하려면 어두운 부분을 더 풍부하게 표현할 필요가 있다.
    • 따라서 모니터 하드웨어적으로 이런 변환을 해준다.
  • Pow(color, 2.2)이면 감마(Gamma)가 2.2라고 한다.


Gamma Correction(감마 보정)이란?

  • 이미지를 디스크에 저장할 때 Pow(color, 1/2.2) 연산을 적용해서 더 밝게 저장한다.
  • 모니터의 색상 변환에 대응하여, 원본 색상을 화면에 제대로 출력하기 위해 수행한다.
  • 1/2.2 = 0.4545....

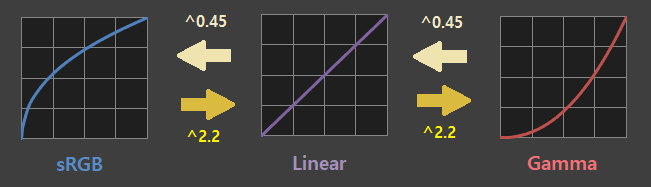

색 공간(Color Space) 종류

Note

  • 색 공간은 어디까지나 상대적인 개념이다.


sRGB

  • 원본보다 밝아진 상태의 색 공간
  • 감마 보정(Pow(color, 1/2.2))을 통해 밝게 저장된 이미지의 색 공간을 의미한다.

Linear

  • 원본 색상을 저장하는 상태의 색 공간

Gamma

  • 감마 보정에 의해 어두워진 상태의 색 공간
  • 모니터 출력 결과



유니티의 색 공간 파이프라인

설정 방법

  • [Edit] - Project Settings - Player - Other Settings - Rendering

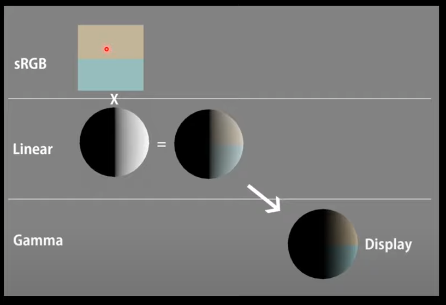

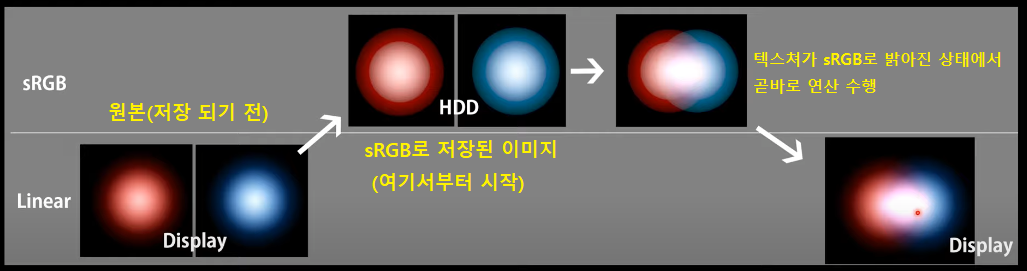

Gamma Pipeline

  • 다른 짓 안하고 그냥 쉐이더 연산 결과를 바로 모니터로 보낸다.


  • 텍스쳐가 sRGB로 밝게 저장된 상태 그대로(원본과 값이 다른 상태에서) 연산을 해버린다.
  • 근데 텍스쳐를 사용하지 않는 쉐이더 연산(라이팅 등)에서는 정확한 값(Linear)으로 연산을 수행한다.
  • 따라서 텍스쳐는 sRGB, 라이팅 연산 결과는 Linear인 불일치 상태에서 서로가 연산되는 참사가 발생한다.
  • 그리고 심지어 Linear에서 이루어진 쉐이더 연산 결과가 그대로 모니터에 출력되므로, 의도보다 더 어두워진다는 것이 치명적이다.

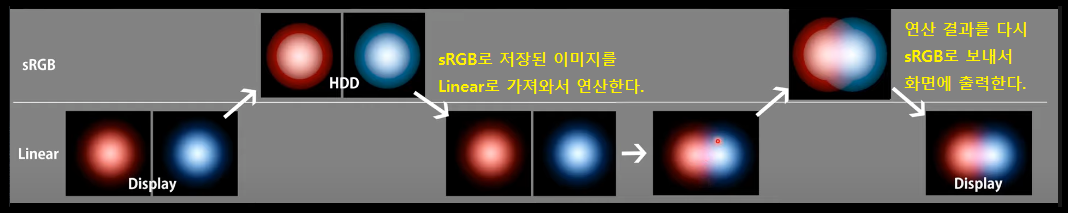

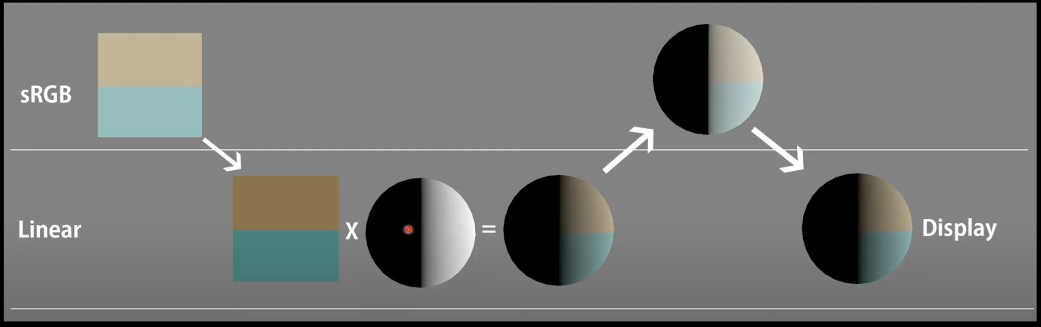

Linear Pipeline

  • sRGB로 저장된 텍스쳐를 다시 어둡게(원본으로) 바꾸고, 그 상태에서 정확한 값을 사용해 연산한다.
  • 그리고 그 연산 결과를 다시 sRGB로 저장하여, 모니터에서는 다시 어두워져서 원본이 출력되도록 한다.


  • sRGB로 저장되었던 텍스쳐, 그리고 순수한 쉐이더 연산 모두 동일한 Linear 공간에서 같이 계산되므로 정확히 계산된다.
  • 또한 Linear에서 계산된 결과를 sRGB로 올려서, 결과적으로 모니터에서는 통해 Linear로 내려져서 출력되므로 의도한 색상이 출력된다.


  • 결과적으로, Linear Pipeline이 더 정확한 그래픽 결과를 얻을 수 있다.
  • 구형 기기(OpenGLES 2.0까지만 지원하는 기기)에서는 사용할 수 없다.

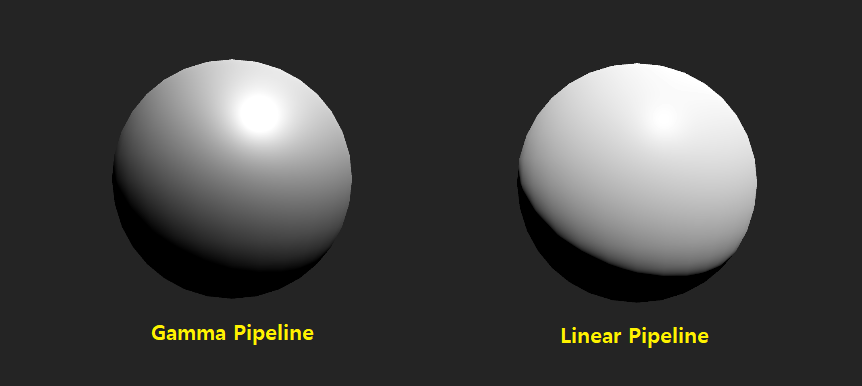

Gamma vs. Linear

  • 화면의 모든 색상이 Gamma는 밝고 대비가 높으며, Linear는 비교적 차분하다.

  • Gamma는 비교적 화질이 떨어져 보이고, Diffuse 같은 연속된 음영에 대해 특히 뚝뚝 끊기는 느낌을 준다.

  • Linear는 더 부드러운 음영을 표현하며, Gamma보다 더 현실에 가까운 그래픽 연산 결과를 보여준다.

  • 구형 기기를 지원하지 않아도 된다면 대부분의 경우 그냥 Linear Pipeline을 선택하는 것이 좋다.

  • 색 공간 파이프라인을 Linear로 한다고 해서 성능 상 손해보지는 않는다.


유니티 렌더 파이프라인별 기본 색 공간 파이프라인

  • Built-in : Gamma Space
    • Linear 파이프라인을 지원하지 못하는 구형 기기들을 모두 호환하기 위해서 기본 색공간이 Gamma로 설정된다.
  • SRP(URP, HDRP) : Linear Space

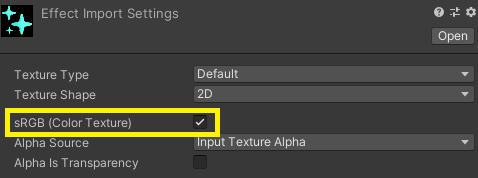

유니티 텍스쳐의 sRGB 토글


  • Gamma 파이프라인은 어차피 싹다 그대로 연산하니까 달라지는 것이 없고, Linear 파이프라인일 경우 달라진다.

  • 색상 텍스쳐는 sRGB 색공간 텍스쳐로 간주하고, 연산을 위해 Linear로 끌어내려서(^2.2) 연산한다.

  • 그런데 정확한 값이 요구되는, 데이터 텍스쳐의 경우(노말 맵, 메탈릭 맵, 플로우 맵, 렌더 텍스쳐 등) 끌어내리면 오히려 부정확해지므로 Linear 그대로 사용해야 한다.

  • 따라서 데이터 텍스쳐는 인스펙터 설정에서 sRGB 체크 해제하면 Linear로 간주하고, 정확한 값으로 사용할 수 있다.

  • 근데 sRGB는 R, G, B 채널에만 적용된다.
  • sRGB에 체크를 해도 A 채널은 언제나 Linear로 인식된다.


결론 : Gamma vs. Linear 파이프라인


  • 위와 같은 단순 라이팅 결과만 보자면 Gamma 파이프라인 쪽이 더 부드럽고 예뻐 보일 수 있다.

  • 하지만 Gamma 파이프라인은 애초에 치명적인 색공간 불일치 문제가 있다. (색상 텍스쳐는 sRGB, 쉐이더 연산 공간은 Linear)

  • 더 정확하고 현실적인 그래픽을 보여주는 것은 Linear 파이프라인이며 어두운 부분에서도 더 높은 화질을 제공한다.


추가 : 쉐이더 그래프 유의사항

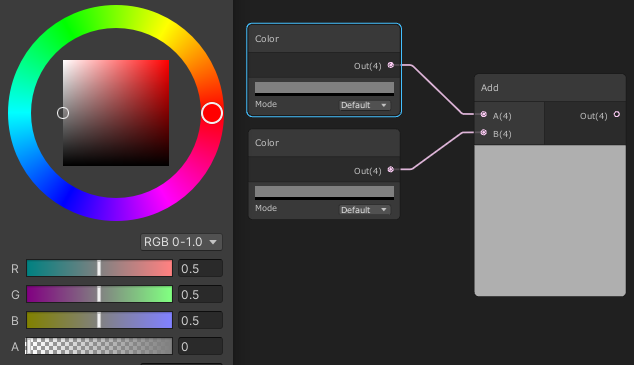

URP의 쉐이더 그래프에서 RGB 0.5의 색상 노드 두개를 더해주면 1.0으로 완전한 흰색이 되어야 하지만,


위와 같이 완전한 흰색이 되지 않는다.

색상 노드의 색 자체를 sRGB로 간주하고 ^2.2로 변환된 상태에서 연산한다는 의미이다.


따라서 이런 경우 정확하게 연산하려면


색상마다 Colorspace Conversion으로 ^0.45 연산을 적용해준 뒤 사용해야 한다.


References

Unity, Unity Memo
