목표

비주얼 스튜디오에서 디스어셈블러로 어셈블리 코드를 읽었을 때, 대충이라도 흐름과 동작 이해하기

어셈블리 문법 종류

Intel, AT&T 문법이 있다.
eax, [eax] 꼴의 문법은 Intel이며,
%eax, (%eax) 꼴의 문법은 AT&T이다.
Intel 문법을 따르는 대표적인 예시로 MASM(Microsoft Macro Assembler), NASM(Netwide Assembler) 등이 있다.

알아두기

…

어셈블리 연산의 특징

메모리 주소 간의 연산을 수행할 때,

특정 주소에서 주소로 직접 연산할 수 없고, 반드시 레지스터를 거쳐간다.

예를 들어 메모리 0x24 위치의 값을 0x9A에 옮기려면

우선 0x24에서 rax로 옮기고, rax에서 0x9A로 옮기는 식이다.

어셈블리 명령어와 흐름 제어

어셈블리 코드 내의 모든 명령어는, 예를 들어

mov    rcx,qword ptr [rbp+60h]
mov    qword ptr [rbp+30h],rcx
lea    rcx,[rbp+20h]

이런 한 줄 한 줄의 명령어는 각자 1byte 이상 할당되어 메모리에 저장된다.

00007FF80FE20E2A  mov    rcx,qword ptr [rbp+60h]
00007FF80FE20E2E  mov    qword ptr [rbp+30h],rcx
00007FF80FE20E32  lea    rcx,[rbp+20h]

그리고 프로그램 카운터 역할을 수행하는 EIP 레지스터에

바로 다음에 수행될 명령어의 주소를 저장하고,

순차적 흐름에 따라 현재 명령어의 수행을 마칠 때마다

EIP에 저장된 주소를 증가시키게 된다.

WORD

WORD는 CPU가 한 번에 처리할 수 있는 기본 데이터 처리 단위를 의미한다.
32비트 머신에서 WORD는 32비트, 64비트 머신에서는 64비트로 정의된다.
하드웨어적으로는 CPU의 기본 데이터 처리 단위와 일치하지만,
소프트웨어에서 WORD는 16비트 타입을 의미한다.

숫자 리터럴

어셈블리 코드에 작성되는 숫자의 단위 : byte
접미어
- h : 16진수 값
- b : 2진수 값

기본 문법

…

단항 연산(Unary Operation)

<opcode> <operand>

이항 연산(Binary Operation)

Source : operand2
Destination : operand1
operand2를 operand1에 opcode 한다.

<opcode> <operand1>, <operand2>

주석(Comment)

;<comment>

레이블(Label)

<Label> : <opcode> <operand1> <operand2> ;<comment>

자료형

…

BYTE

8 bit (1byte)

WORD

CPU의 기본 처리 단위
16 bit (2byte)

DWORD

Double Word
32 bit (4byte)

QWORD

Quadruple Word
64 bit (8byte)

부호 있는 자료형

SBYTE (8 bit)
SWORD (16 bit)
SDWORD (32 bit)
SQWORD (64 bit)

대괄호 연산자

…

mov eax, ebp

위의 명령어는 ebp 레지스터에 저장된 값을 eax 레지스터에 넣으라는 의미다.

mov eax, dword ptr [ebp]

레지스터 또는 숫자를 대괄호가 감싸는 경우가 있는데,

대괄호는 마치 C계열 언어의 포인터 역참조 연산자(*)처럼 동작하여

해당 레지스터에 저장된 값을 주솟값으로 하는 메모리 위치의 값을 참조한다.

위 명령어에서 만약 ebp 레지스터 내에 0x48 값이 있었다면

메모리의 0x48 주소에 위치한 값을 eax에 넣는 동작을 수행한다.

여기서 dword ptr은 뒤에 나오는 값이 4byte 크기의 포인터로 사용된다는 것을 의미한다.

mov eax, dword ptr [ebp+30h]

이렇게 대괄호 내에 연산식이 포함된 경우는 연산의 결과값이 가리키는 메모리 위치의 값을 참조하라는 뜻이다.

마찬가지로 ebp 레지스터 내에 0x48 값이 저장되어 있다면

위의 명령어는 ebp + 0x30, 즉 0x48 + 0x30 = 0x78 메모리 위치의 값을 eax에 넣으라는 의미가 된다.

레지스터

…

레지스터(Register)

CPU 내부의 작은 메모리 공간
기억 장치 중에서 가장 빠르다.
CPU와 메모리 사이에서 임시 기억 장치 역할을 수행한다.
각 레지스터는 고유의 용도를 가진다.

접두사에 따른 레지스터의 크기

없음 : 16 bit (예 : AX, BX, CX, DX)
E : 32 bit (예 : EAX, EBX, ECX, EDX)
R : 64 bit (예 : RAX, RBX, RCX, RDX)

레지스터의 크기를 결정하는 것

하드웨어적으로는 CPU 아키텍처에 의해 결정된다.
소프트웨어적으로는 운영체제와 응용 프로그램의 정책에 의해 결정된다.

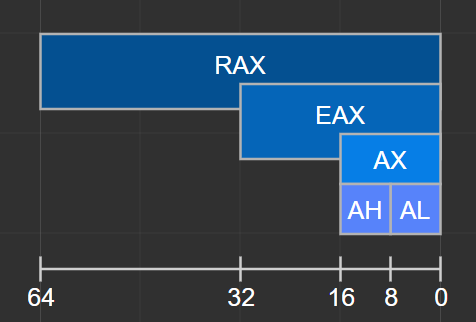

레지스터의 구조

예시 : AX(Accumulator Register)

EAX : 0 ~ 63 bit
EAX : 0 ~ 31 bit
AX : 0 ~ 15 bit
AH : 8 ~ 15 bit
AL : 0 ~ 7 bit

각각의 레지스터는 위와 같이 호출되는 이름에 따라 정해진 위치와 크기의 영역을 사용한다.

레지스터 종류

…

32비트 기준으로 작성

[1] 범용 레지스터

…

EAX

Accumulator
기본 산술(사칙) 연산 레지스터
함수의 리턴 값이나 연산 결과가 저장된다.
범용적으로 많이 쓰인다.

EBX

Base Address
배열의 주소를 저장한다.

ECX

Counter
반복문에서 반복 횟수를 기록할 때 주로 사용한다.
ECX에 저장된 값은 반복마다 1씩 감소하며, 0이 될 때까지 반복을 이어나간다.

EDX

Data
AX의 보조 레지스터
연산에 AX의 용량이 부족할 때 확장 용도로 사용된다.
주로 부호 확장 명령, 산술 및 논리 연산 보조 역할을 담당한다.

[2] 인덱스 레지스터

…

ESI

Source Index
데이터를 조작/복사할 때 원본 데이터의 주소를 저장한다.

EDI

Destination Index
데이터를 복사할 때 목적지 주소를 저장한다.

[3] 포인터 레지스터

…

EBP

Base Pointer
현재 스택 프레임의 시작 주소를 저장한다.
현재 스택 프레임이 유지되는 동안에는 값이 절대 바뀌지 않는다.
현재 스택 프레임이 소멸되면 이전 스택 프레임의 시작 주소를 저장한다.
스택 세그먼트에 있는 함수의 지역변수, 매개변수를 참조하기 위해 사용된다.
SS 레지스터와 함께 사용된다.

ESP

Stack Pointer
항상 현재 스택의 최상단(TOP) 주소를 저장한다.
PUSH, POP 명령에 따라 값이 4 byte씩 변하며, 유동적이다.
스택은 높은 주소가 Base, 낮은 주소가 Top이며 위에서 아래로 확장된다.
EBP는 스택 프레임 이동 시 값을 직접 넣어주는데 반해,
ESP는 PUSH와 POP에 의해 간접적으로 변한다.(중요)
SS 레지스터와 함께 사용된다.

EIP

Instruction Pointer
프로그램 카운터(Program Counter) 역할을 수행한다.
코드의 실행 흐름을 제어하는 데 사용되는 중요한 레지스터.
바로 다음에 수행할 명령의 주소를 저장한다.
한 줄씩 흐름이 이동할 때마다 EIP에 저장된 값은 계속 바뀐다.
참고 : https://m.blog.naver.com/zxwnstn/221511263055

SFP

Stack Frame Pointer
함수가 호출되기 전의 스택 프레임 시작 주소를 저장한다.
RET 명령어 호출 시 복귀할 지점을 저장한다고 보면 된다.
EBP는 현재 스택 프레임의 시작 주소를 기억하고,
SFP는 이전 스택 프레임의 EBP 값을 기억한다.

[4] 세그먼트 레지스터

…

세그먼트(Segment)?

주기억장치(메모리)의 일부에 할당되는 논리적 영역
프로그램 시작 시 크기가 정해지는 정적 세그먼트, 런타임에 크기가 변하는 동적 세그먼트로 나눌 수 있다.

세그먼트 종류

Code Segment (정적)
- Text Segment라고도 한다.
- 프로그램의 명령어를 저장한다.
- 프로그램 시작 시 할당되며, 읽기만 가능하다.
- CS 레지스터에 코드 세그먼트의 시작 주소를 저장한다.
Data Segment (정적)
- 초기화된 전역 변수, 정적 변수, 문자열 리터럴이 저장된다.
- 프로그램 시작 시 할당되며, 종료 시 해제된다.
- 런타임에 크기가 변하지 않는다.
- DS 레지스터에 데이터 세그먼트의 시작 주소를 저장한다.
BSS Segment (정적)
- 초기화되지 않은 전역 변수, 정적 변수가 저장된다.
- 런타임에 크기가 변하지 않는다.
Heap Segment (동적)
- 런타임에 프로그래머가 직접 할당한 메모리가 저장되는 영역
- 런타임에 크기가 변할 수 있다.
- 메모리의 낮은 주소에서 높은 주소 방향으로 저장, 확장된다.
Stack Segment (동적)
- 런타임에 데이터의 임시 저장을 위해 사용되는 메모리 영역
- 런타임에 크기가 변할 수 있다.
- 함수가 실행될 때 할당되고, 함수가 끝날 때 해제된다.
- 주로 함수 내의 지역변수를 저장한다.
- 메모리의 높은 주소에서 낮은 주소 방향으로 저장, 확장된다.
- 힙과 스택 영역은 서로 반대 방향의 말단에서 서로를 향해 크기를 확장한다.
- SS 레지스터에 스택 세그먼트의 시작 주소를 저장한다.

세그먼트 레지스터?

세그먼트의 특정 영역에 대한 주소 지정 기능을 제공한다.
쉽게 말해, 프로그램 내의 특정 영역들에 대한 시작 주소를 갖고있는 레지스터들이다.

CS

Code Segment
코드 세그먼트의 시작 주소를 저장한다.
이 주솟값에 명령어 포인터(IP) 레지스터가 갖고 있는 오프셋 값을 더하면 메모리에 저장된, 현재 실행해야 할 명령어의 주솟값이 된다.

DS

Data Segment
데이터 세그먼트의 시작 주소를 저장한다.
이 주소에 명령어의 오프셋 값을 더하면 데이터 영역의 특정 주소를 참조할 수 있다.

SS

Stack Segment
스택 세그먼트의 시작 주소를 저장한다.
SS의 값에 스택 포인터(SP)의 값을 더하면 현재 참조되고 있는 스택의 WORD를 가리킨다.

ES

Extra Segment
스트링 데이터 연산에 보조적으로 사용된다.
데이터 수신부의 시작 주소를 포함하며, 목적지 인덱스(DI) 레지스터와 연관된다.

FS

사용처가 정해지지 않은 여분의 레지스터
FS, GS의 이름도 그냥 E 다음 F, G라서 정해진 이름이라고 한다.
Windows에서는 프로세스의 스레드 정보 블록(TIB)을 가리킬 때 사용된다.
SEH에 콜백 함수에 대한 포인터를 저장할 때도 사용된다.

GS

사용처가 정해지지 않은 여분의 레지스터
ES처럼 연산의 보조를 위해 사용된다.
일반적으로 스레드 로컬 저장소(TLS)에 대한 포인터로 사용된다.

[5] 플래그 레지스터

…

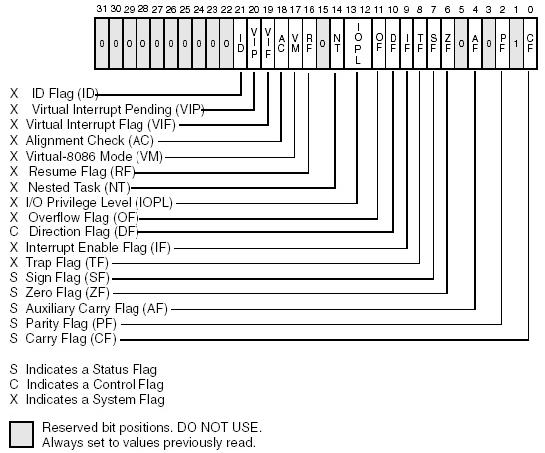

EFLAG 레지스터

CPU의 동작 제어, 연산 결과 반영에 사용되는 레지스터
32비트 레지스터이며, 그 중 오른쪽(하위) 16비트를 플래그 레지스터라고 한다.
플래그를 1로 설정하는 것을 SET라고 한다.
플래그를 0으로 설정하는 것을 RESET 또는 CLEAR라고 한다.

CF

Carry
연산 시 올림수가 발생하는 경우 SET

PF

Parity
연산 결과에서 1인 비트의 수가 짝수이면 SET

AF

Auxilary
특별한 산술 연산에 사용되며, 3번 비트에서 4번 비트로 올림수가 발생하면 SET

ZF

Zero
산술 또는 비교 연산의 결과가 0이 아닐 경우 SET

SF

Sign
산술 연산의 결과가 음수일 경우 SET

TF

Trap
디버그 프로그램에서 사용된다.
SET이 되면 명령어를 하나씩 순차적으로 실행한다.

IF

Interrupt
SET이 되면 입출력 장치와 같은 외부 인터럽트를 처리해야 함을 나타낸다.

DF

Direction
문자열 처리 방향을 나타낸다.
SET : 정방향(주솟값 감소)
CLEAR : 역방향(주솟값 증가)

OF

Overflow
부호 있는 연산의 결과가 범위를 넘어설 경우 SET

명령어

…

[0] 미분류

…

NOP

No Operation
아무것도 하지 않는다.

[1] 스택 조작

…

PUSH

지정한 레지스터에 저장된 값을 스택 상단에 저장한다.
스택 포인터(SP) 레지스터의 값이 4byte 감소한다.
스택은 높은 주소에서부터 낮은 주소로 확장되므로 스택이 커지면 스택의 끝부분(TOP)을 가리키는 SP 레지스터의 값이 감소한다.

PUSH <operand(register)>

POP

스택 상단의 값을 꺼내어 지정한 레지스터에 저장한다.
스택 포인터(SP) 레지스터의 값이 4byte 증가한다.

POP <operand(register)>

[2] 프로시저

…

JMP

Jump
지정한 명령어 주소로 제어를 이동한다.
EIP의 값을 해당 주소로 바꿔버리는 것이라고 보면 된다.

JMP <이동할 명령어 주소>

CALL

되돌아올 주소(현재 EIP에 저장된 값)를 스택에 저장한다.
프로시저(함수)를 호출하고 제어를 옮긴다.

CALL <프로시저의 시작 주소>

위 명령어는 아래 명령어와 같다.

PUSH eip
JUMP <프로시저의 시작 주소>

RET

Return
스택에 저장되어 있던 주소로 제어를 이동하여 되돌아온다.
CALL로 제어를 이동한 경우, 되돌아오기 위해 사용한다.

RET

위 명령어는 아래 명령어와 같다.

POP eip

[3] 데이터 복사

…

MOV

Move
src에 저장된 값을 dest로 복사한다.

MOV <dest> <src>

LEA

Load Effective Address
src의 주솟값을 dest(레지스터만 가능)로 복사한다.
MOV로는 두 번에 걸쳐 수행할 동작을 LEA로 한 번에 수행할 수 있다.

LEA <dest(register)> <src>

MOV eax, ebp
ADD eax, 8

위 명령어는 아래 명령어와 같은 동작을 수행한다.

LEA eax, [ebp+8]

EBP에 저장된 값에 8을 더하고, 그 값을 EAX에 저장한다.

MOV eax, ebp+8

이렇게 하면 되지 않을까하는 생각이 들 수도 있는데,

[]로 감싸지지 않은 연산식은 허용되지 않는다.

그래서 LEA가 필요한 것이다.

MOVZX

Move with Zero-Extension
src에 저장된 값을 dest로 복사한다.
dest의 크기가 src보다 큰 경우, dest의 남은 비트를 0으로 채운다.

MOVZX <dest> <src>

MOVSX

Move with Sign-Extension
src에 저장된 값을 dest로 복사한다.
dest의 크기가 src보다 큰 경우, dest의 남은 비트를 부호 비트로 채운다.

MOVSX <dest> <src>

MOVS

Move String
ESI(Source Index)에 저장된 주소에 위치한 문자열을
EDI(Destination Index)에 저장된 주소에 복사한다.

MOVS

[4] 연산

…

INC

Increment
대상 레지스터의 값을 1 증가시킨다.

INC <operand(register)>

DEC

Decrement
대상 레지스터의 값을 1 감소시킨다.

DEC <operand(register)>

ADD

src, dest에 저장된 값을 서로 더하여 dest에 저장한다.

ADD <dest>, <src>

; eax에 저장된 값에 0x10을 더한다.
ADD eax, 10h

; 0x7FF80BF4FAD8 메모리 주소에 저장된 값과 eax에 저장된 값을 더하여 eax에 저장한다.
ADD eax, dword ptr [7FF80BF4FAD8h]

SUB

Subtract
dest에 저장된 값에 src에 저장된 값을 빼서 dest에 저장한다.

SUB <dest>, <src>

CMP

Compare
dest와 src의 값을 비교한다.
연산 결과로 ZF, SF, OF와 같은 플래그 레지스터의 값이 설정된다.
조건부 점프(JA, JB, JE, JNE, …) 명령어가 이어 나오는 경우가 많다.

CMP <dest>, <src>

; AL(AX 하위 1바이트) 레지스터의 값이 0xE8인지 비교한다.
CMP    al, 0E8h

; RBP, RAX 레지스터에 저장된 값이 서로 같은지 비교한다.
CMP    rbp, rax

; 메모리의 0x7FF80BF4FAD8 주소에 저장된 값이 0인지 비교한다.
CMP    dword ptr [7FF80BF4FAD8h], 0

[5] 인터럽트

…

INT

소프트웨어 인터럽트를 발생시켜 OS의 서브루틴을 호출한다.
피연산자는 상수만 사용할 수 있다.

INT <operand>

스택 프레임

…

스택 프레임(Stack Frame)?

EBP(스택 베이스 포인터) 레지스터를 사용하여 현재 스택 내의 지역 변수, 매개 변수, 복귀 주소에 접근하는 기법 또는 그 영역
EBP에 저장된 주소를 기반으로 오프셋을 더하여 지역 변수에 간편히 접근할 수 있다.
함수가 호출될 때마다 해당 함수의 스택 프레임이 생성되고, EBP에는 스택 프레임의 시작 주소가 저장된다.

설명

PUSH, POP이 발생할 때마다 ESP에 저장된 값은 4byte씩 변하며, 항상 스택의 상단을 가리킨다.
함수 호출 직후 EBP에 ESP의 값을 넣어 줌으로써, 마치 스택 상단에서 작은 스택을 생성하는 효과를 얻을 수 있다.
이 영역을 스택 프레임이라고 하며, EBP는 현재 스택 프레임의 시작 주소를 저장하는 역할을 수행한다.

구조

PUSH ebp        ; 이전 스택 프레임의 시작 주소 백업
MOV  ebp, esp   ; ESP -> EBP : 새로운 스택 프레임 형성

                ; 함수 영역

MOV  esp, ebp   ; EBP   -> ESP : 이전 스택 프레임의 상단(Top) 주솟값 복원
POP  ebp        ; stack -> EBP : 이전 스택 프레임의 시작(Base) 주솟값 복원
RET             ; stack -> EIP : 함수 호출 문장 다음 지점으로 제어 이동
